Wandkonstruktion mit AlphaSchift

Gleichermassen wie das Abbund-Modul ist auch die Bedienung des Wand-Moduls. Auch hier können sämtliche Funktionen im übersichtlichen Befehlsmenu ausgewählt werden. Alle Eingaben werden selbstverständlich gleich graphisch dargestellt.

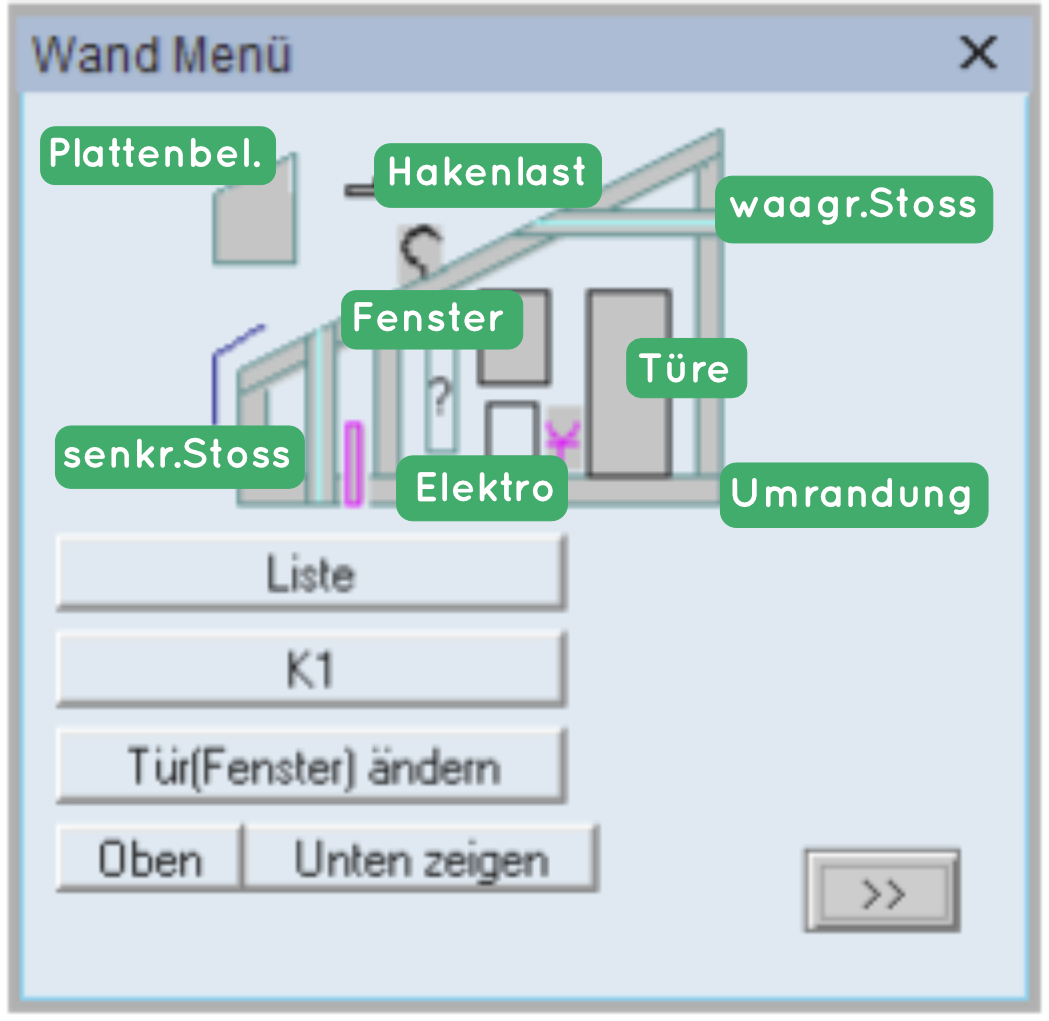

Wandmenu
Alle Befehle im Wandmodul sind in einem übersichtlich gestalteten Menü anwählbar. Piktogramme auf einer graphisch gestalteten Oberfläche helfen dem Anwender sich immer wieder schnell zurecht zu finden. Das Bearbeiten der Wände wird hierdurch nicht nur vereinfacht. Durch die übersichtliche und kompakte Darstellung wird die Arbeit in ihrer Effizienz gesteigert.

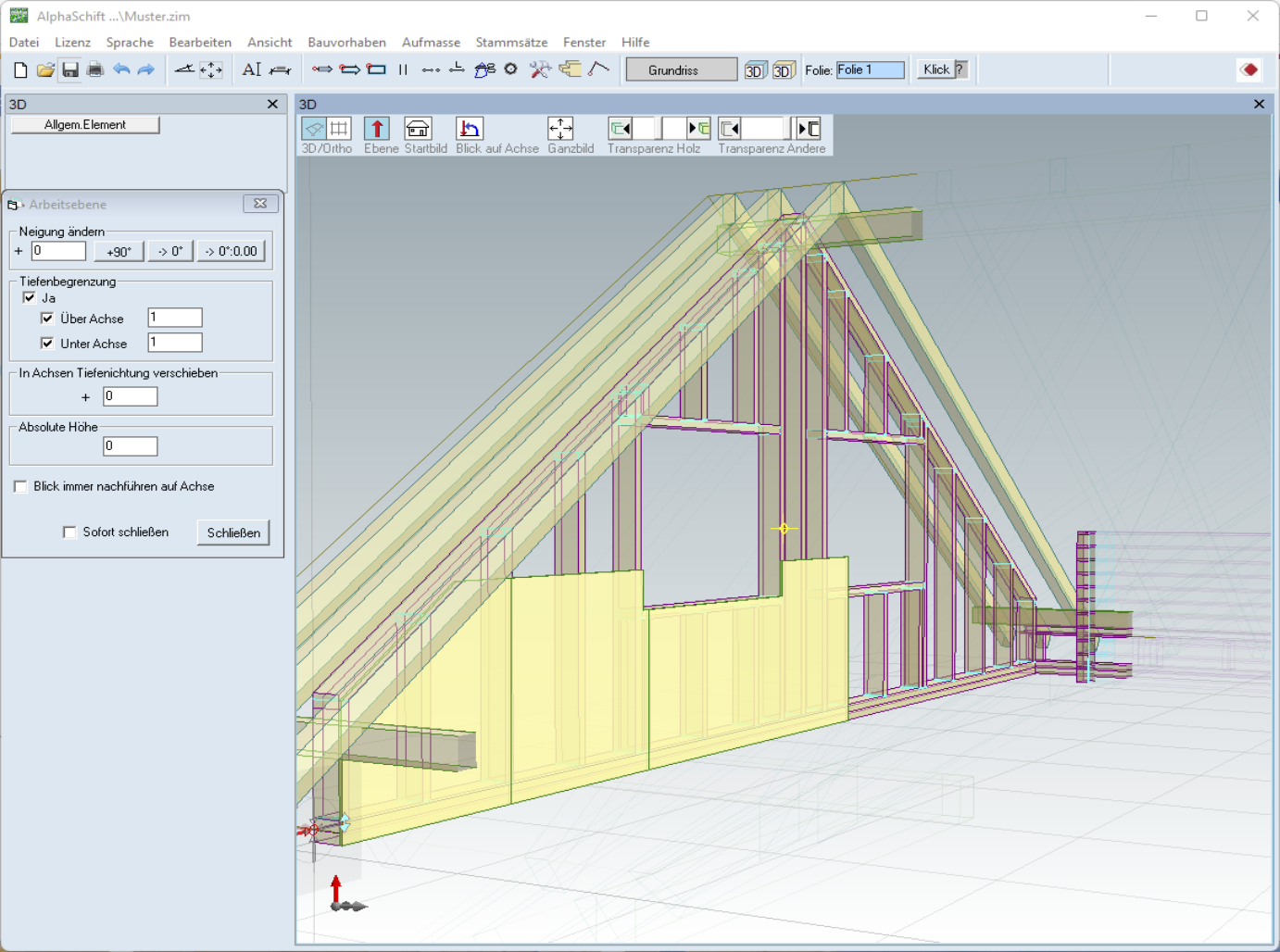

Wandbearbeitung

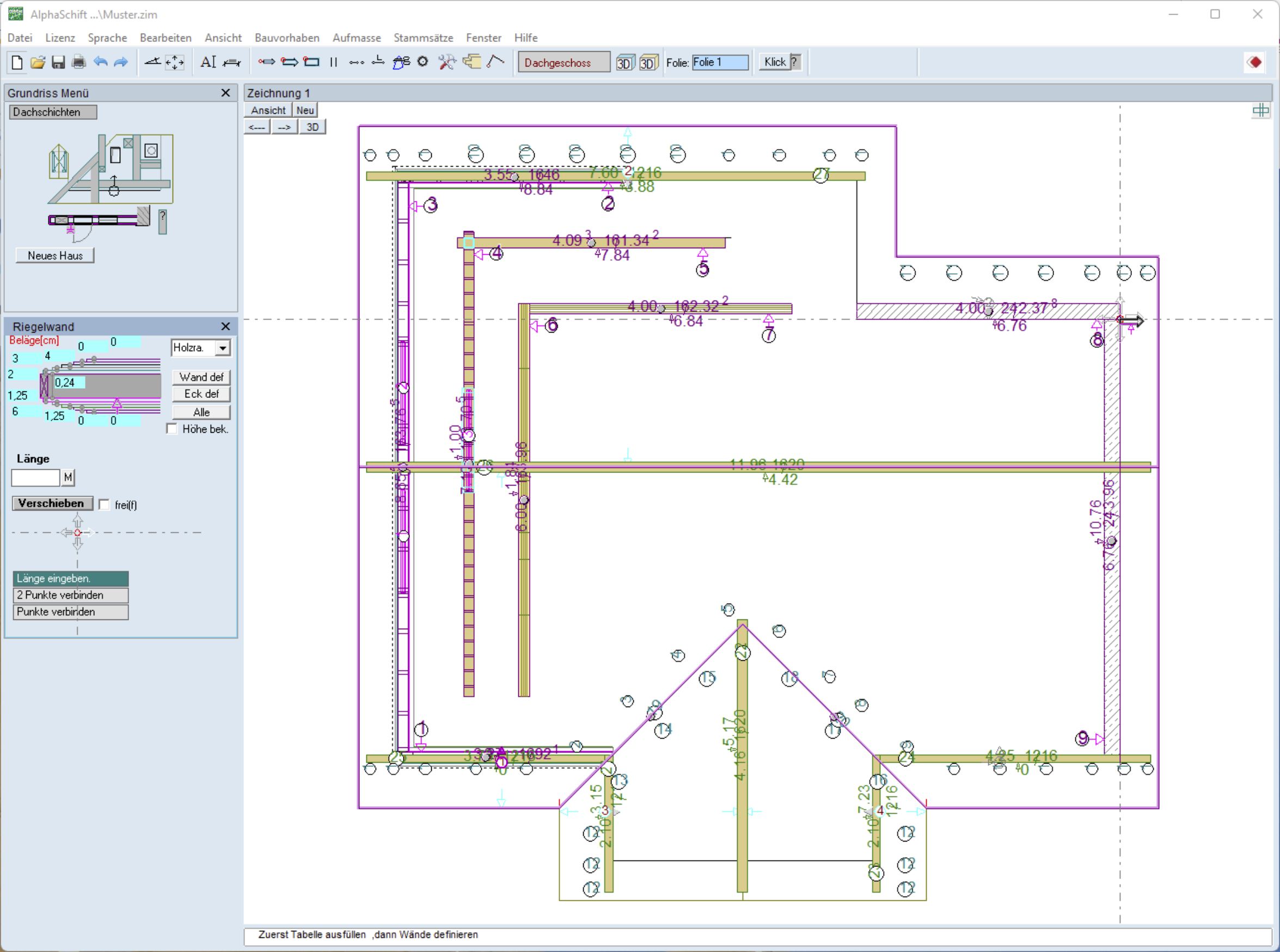

Wandmodul Grundriss
Ein Modul für alle Wand-Typen

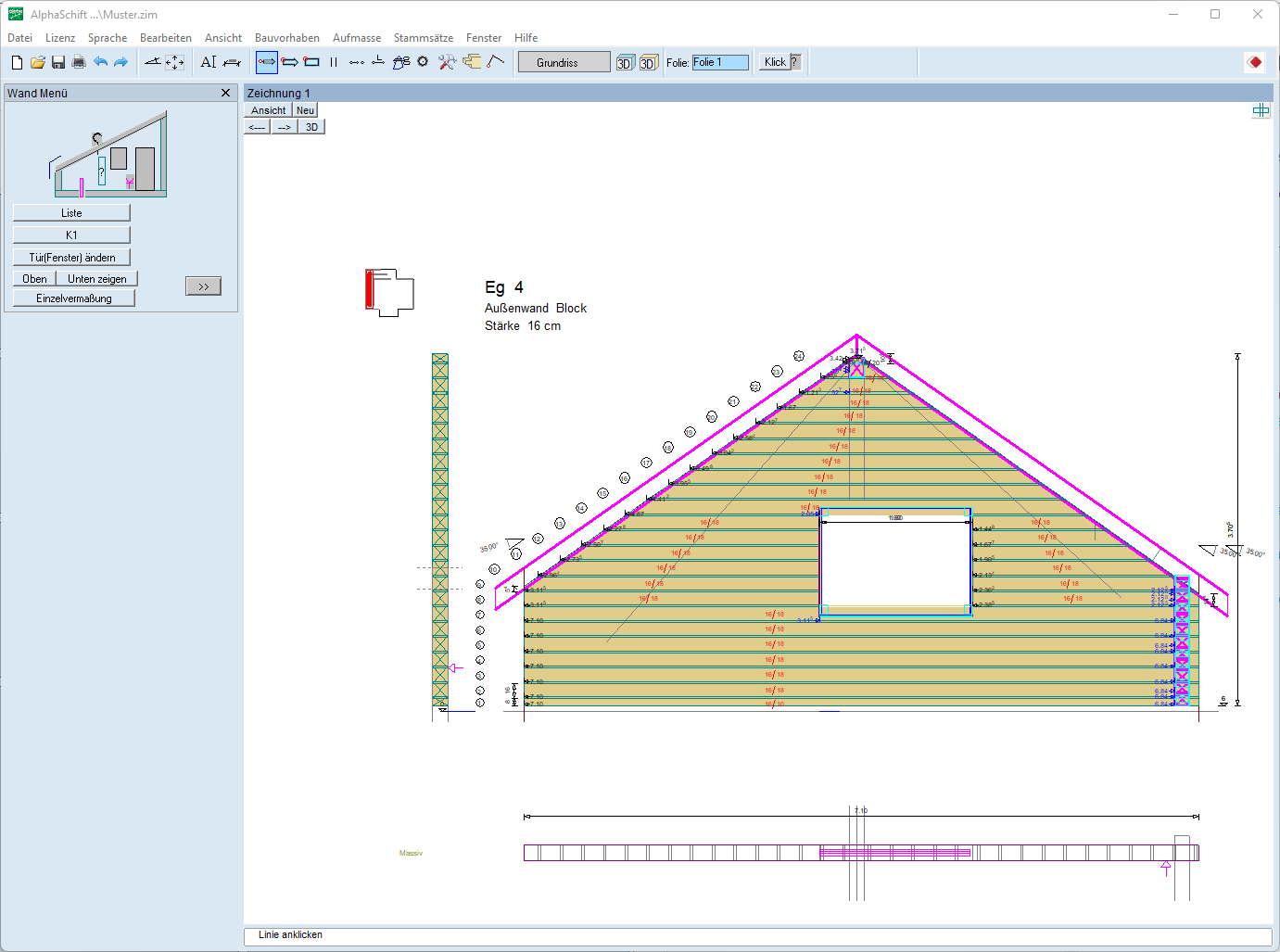

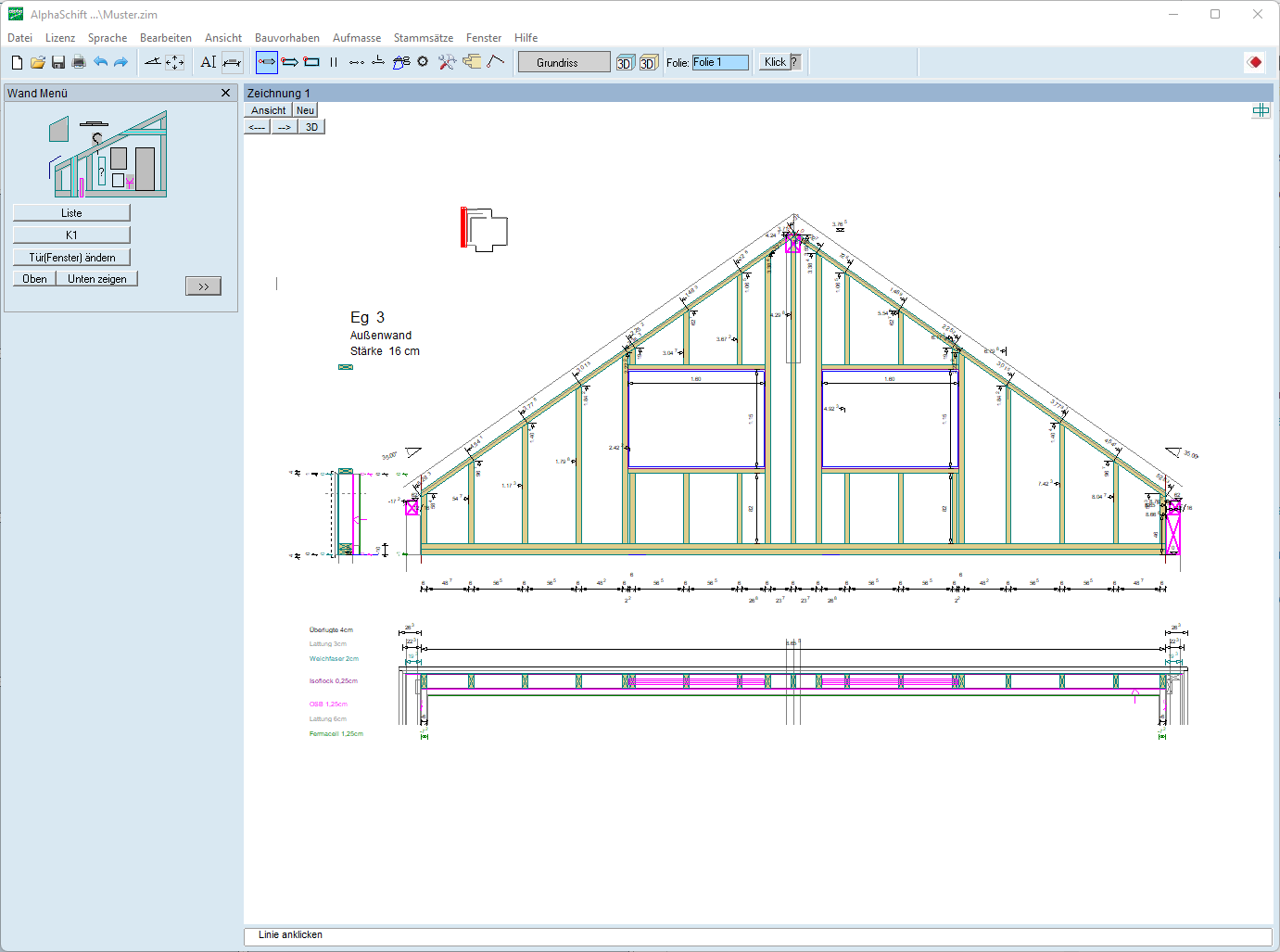

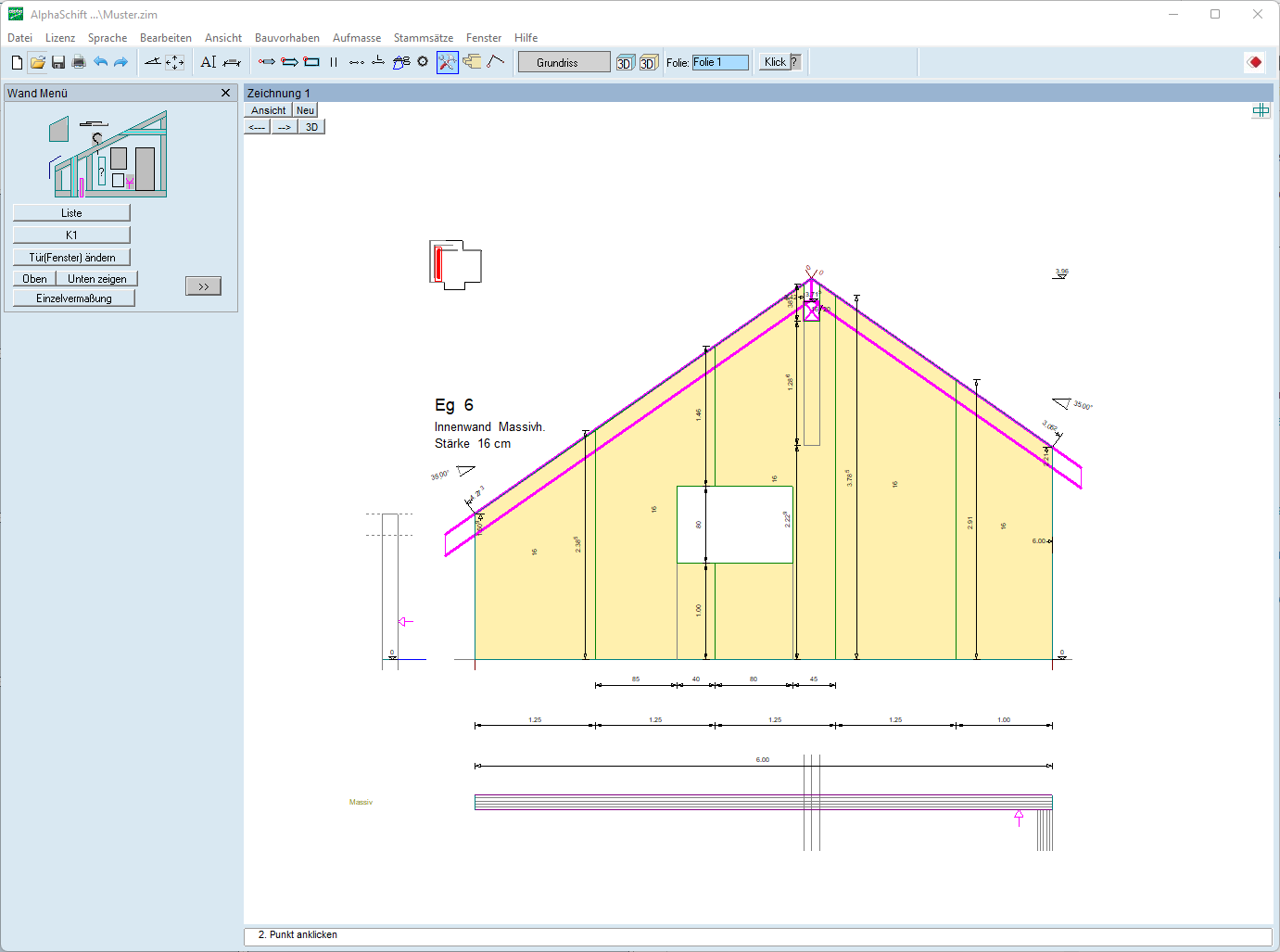

Holzrahmenbau, Blockbau oder Massivholzbau: Alle Typen werden in AlphaSchift mit dem gleichen Modul erzeugt. Dadurch bleibt die Oberfläche übersichtlich und leicht verständlich. Natürlich können darüber hinaus auch Mauerwerk-, Beton- oder Stahlbetonwände generiert werden.

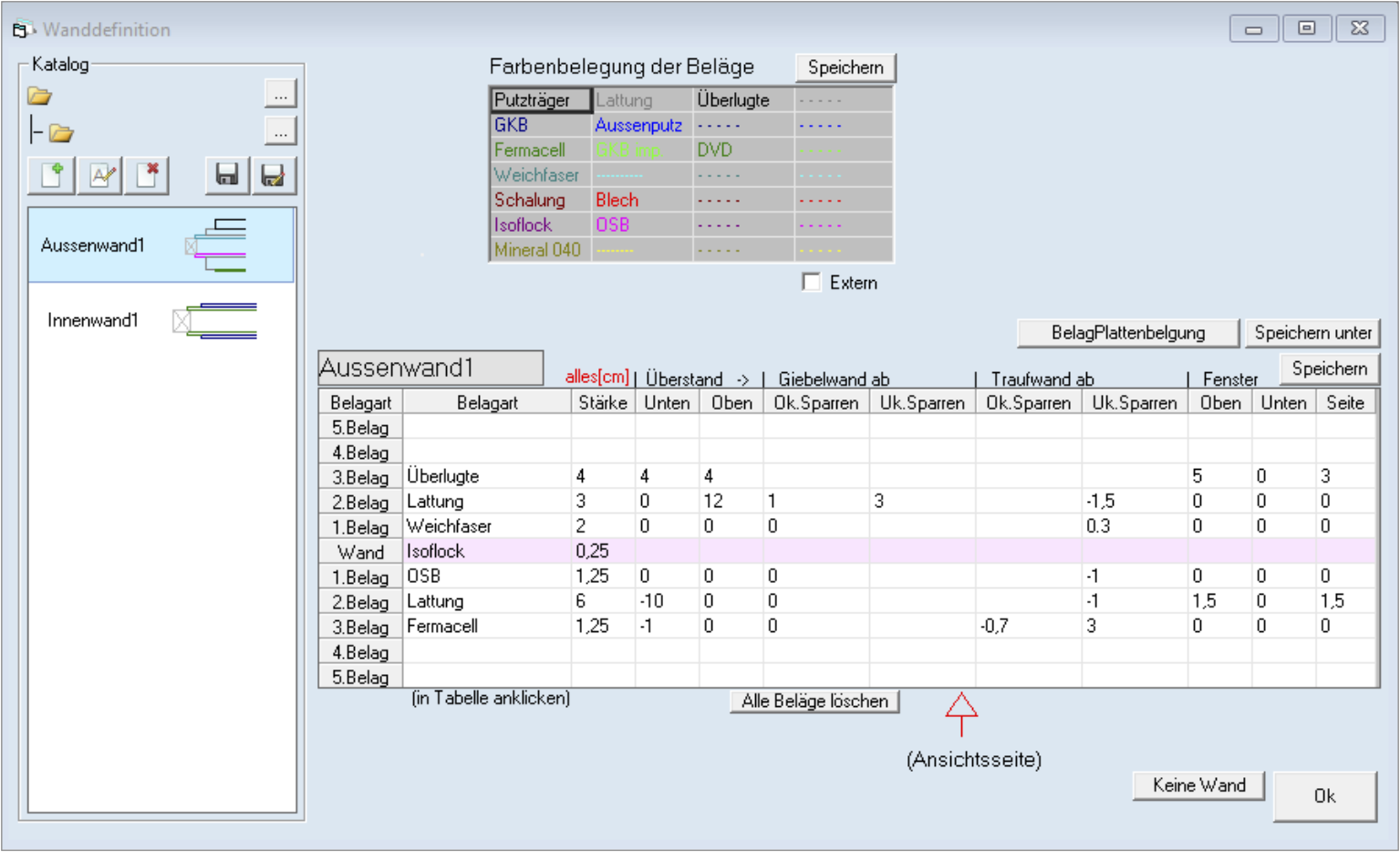

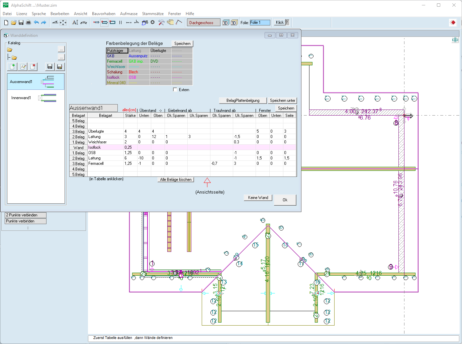

Wanddefiniton
Wandaufbau

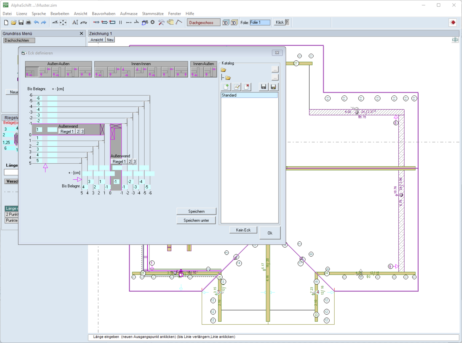

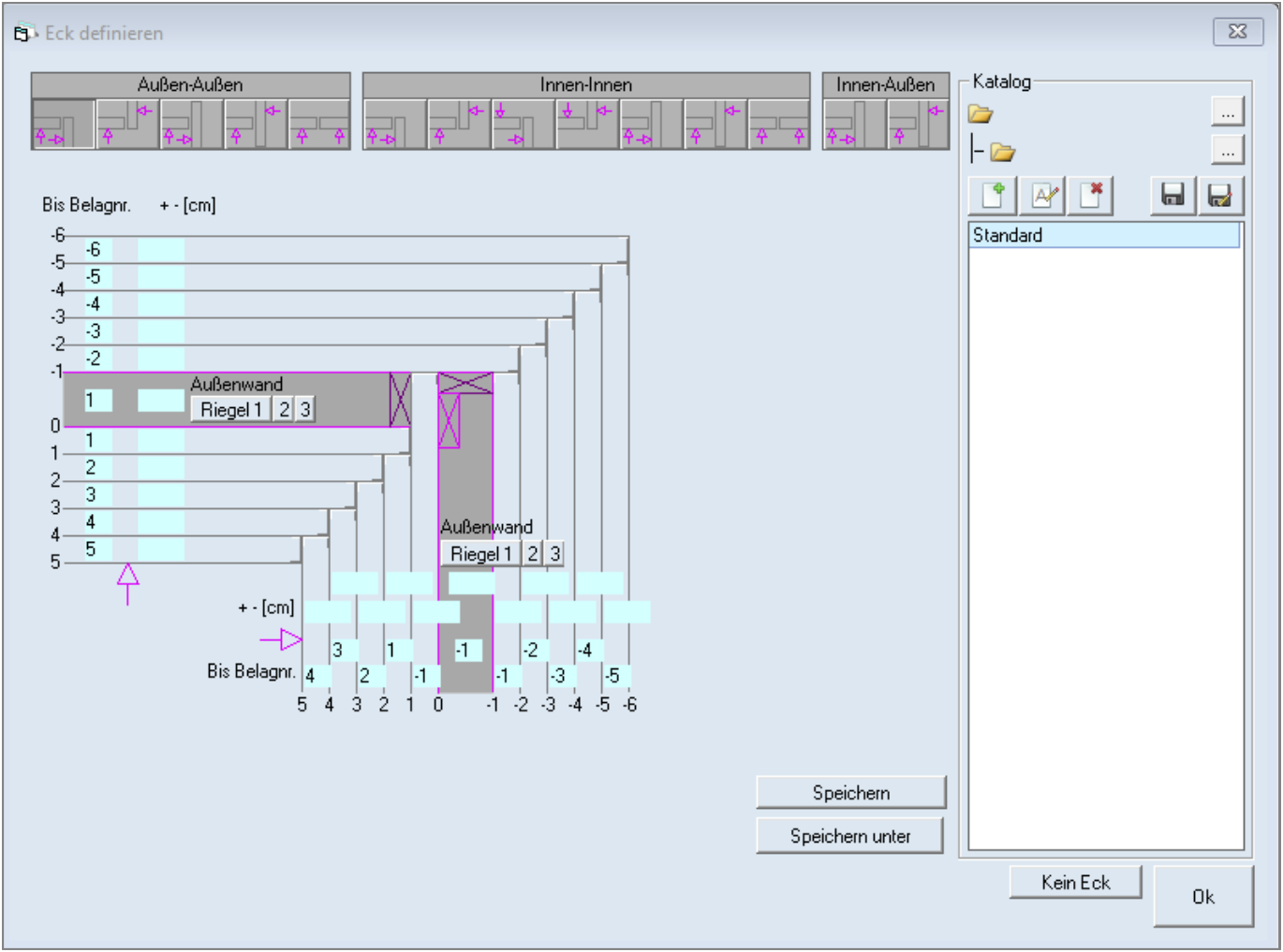

Eckdefiniton
Wandecken
Im Handumdrehen lassen sich komplette Holzrahmen-, Blockbau- oder aber auch Massivholz-Wände erstellen.

Folgende Funktionen stehen zur Verfügung:
  • Speichermöglichkeit für beliebig viele Wandaufbauten
  • Speichermöglichkeit für beliebig viele Eck-Verbindungen
  • Speichermöglichkeit für beliebig Plattenbelegungen
  • Bist zu 10 Beläge pro Wand-Definition
  • Boden-Deckel-Schalung oder Stülpschalung brettgenau generierbar
  • automatische Erkenung von Aussen- und Innenwand
  • Ansichtseiten nachtröglich änderbar
  • Plattenbelegung manuell oder automatisch formatspezifisch generierbar
  • automatische Hakenlast und Hakenposition
  • Wände kopierbar
  • Automatische Wandlisten mit Dämmstoffbedarfsermittlung
  • Wandlisten nach Typ und Geschoss sortierbar
  • Wandliste mit Wandskizzen
  • Riegeliste nach verschiedensten Auswahlmöglichkeiten
  • Listen-Export im Format xls, csv, html, csv-HAPAK

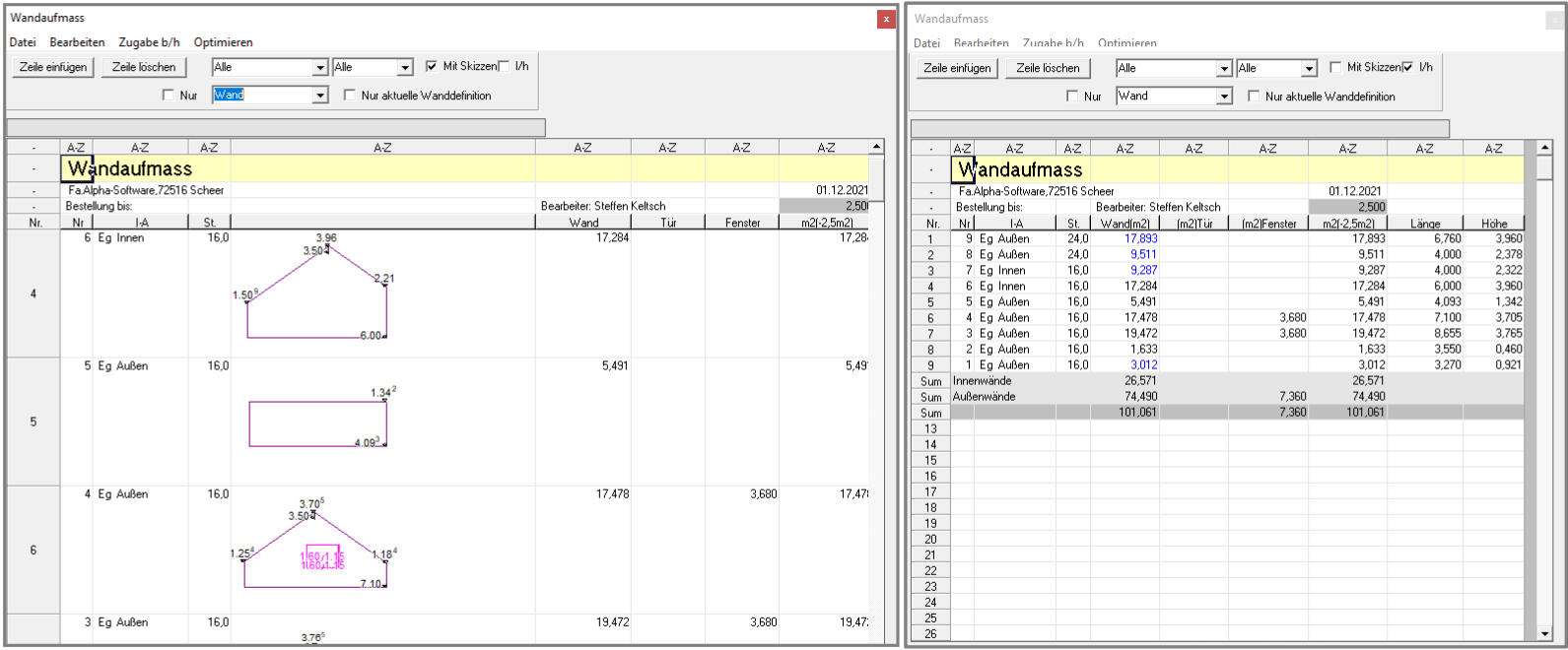

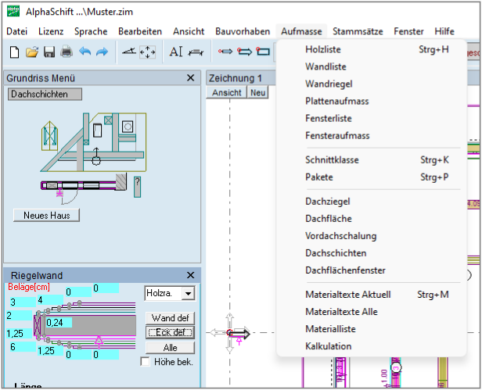

Aufmasslisten


AlphaSchift generiert immer automatisch im Hintergrund alle Listen. Dem Anwender bleibt die mühselige Arrbeit erspart Listen zu definieren und zu erstellen.
Wandliste, Riegelliste, Plattenaufmasliste, Fensterliste und Fensteraufmass. Sämtliche Massen sind automatisch erfasst und in Listen aufbereitet
Listen im Holzbau
